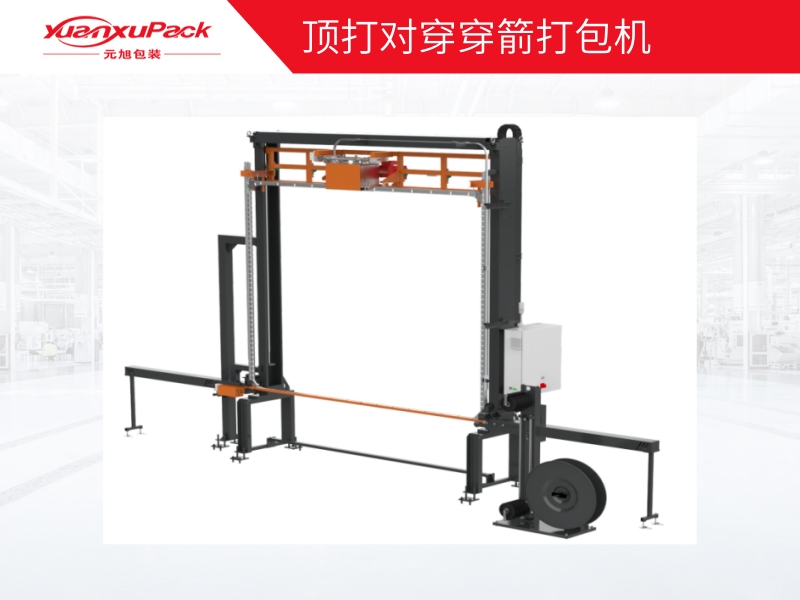

顶打对穿穿箭打包机
- 产品介绍
顶打式对穿穿箭打包机：
机头在顶部
任意高度穿带
机架上下移动
快速穿箭对接机构
机身一体化电气控制箱
带盘车采用可移动及电磁刹车式，具有更大的储带量
捆扎方式
穿箭机构由两侧往中间移动对接完成送带闭环，适用于产品/输送线宽度/转台直径超过2000mm物料穿件打包，解决穿件过程中箭槽太长造成的物理下坠引起的穿件故障
适用于：建材行业、电子制造行业、光伏组件行业、汽配行业、原纸行业等。
技术数据
捆扎带宽度：16±0.5mm
捆扎带厚度：0.8±0.05mm
捆扎带材料：A型只实用PET带，B型可适用PP/PET
抗拉力：≥4400N
延伸率：12--16%
镰 刀 弯：≤120mm/2m
捆扎带绕卷尺寸：内径406 mm 卷宽150--190 mm 卷重20kg
机芯尺寸：L500mm×W300mm×H360mm
机芯重量：约50kg
适应货物尺寸：L500-1200mm*W500-1200mm*380-H1800mm
设备总重量：约500kg
穿箭速度：约0.35m/s
送带速度：穿/退带2m/s 张紧0.15m/s
机架升降速度：约0.11m/s
单根捆扎时间：约20秒
捆扎拉紧力：A型500-2500N;B型500--1500 N (可调整)
做扣方式：A型为摩擦焊接，B型热熔焊接
接口黏合长度：15--20mm
焊接偏差：<2mm
焊接强度：>90%（根据捆扎带品质而异）
电源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制电压：24 V DC
设备功率：约4.2kw
设备标准颜色:
机身框架 ：RAL7035
移动件 ：RAL1018
控制箱 ：RAL7035
| 规格 | 1608 |
| 材料 | PET/PP |
| 宽 度(mm) | 16±0.5mm |
| 厚 度(mm) | 0.8±0.5mm |
| 抗 拉 力(N) | ≥4400N |
| 延 伸 率（%） | 12-16% |
| 镰 刀 弯 | ≤120mm/2m |
| 卷重(kg) | 20kg |
| 表面 形 式 | 绿色压纹 |
| 卷 内 径(mm) | 406mm |
| 卷 外 径(mm) | 760mm |
| 卷 宽 度(mm) | 160-190mm |
| 质 量 要 求 | 符合GB/T22344-2018《包装用聚酯捆扎带》 |
